概述

【FAT820】抗欺骗时统设备是北京核芯有限公司自主研发的国产时频设备，内置集成有高可靠性AC-DC线性电源、超低噪声锁相环技术、低噪声混频插拍增益技术、高精度频率控制技术，通过超高频率分辨率调控技术和低噪声信号处理技术，实现了6.8E-20的频率调整分辨率和0.0009fs的相位调整分辨率，其附加秒稳＜5E-14。同时支持6路10MHz输出和6路PPS输出。其参考信号输入端可完美匹配氢原子钟，并保证输出端稳定度恶化＜1E-14。

特点

1. ●   频率分辨率可达6.8E-20

2. ●   相位分辨率可达0.0009fs

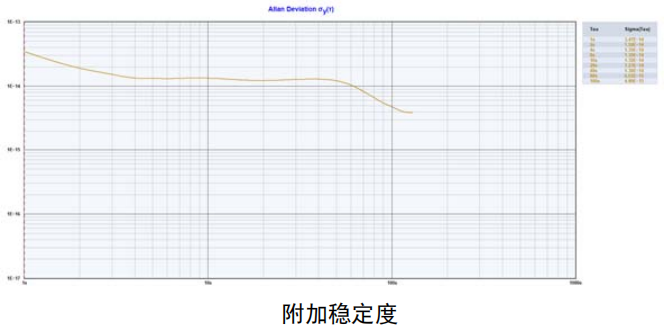

3. ●   附加秒稳5E-14

4. ●   支持6路10MHz输出

5. ●   支持6路PPS输出

6. ●   双电源冗余备份

主要优点

1. ●   高频率分辨率

2. ●   高相位分辨率

3. ●   低附加稳定度

4. ●   支持本地和远程控制

5. ●   国产自主可控

技术指标

输出信号：

• 10MHz输出

• 6路，BNC接口，7dBm±3dB

• 频率调整范围：10MHz±1Hz

• 频率调整分辨率：6.8E-20

• 相位调整范围：±50ns

• 相位调整分辨率：0.0009fs

• 杂波抑制：≤-80dBc

• 谐波抑制：≤-30dBc

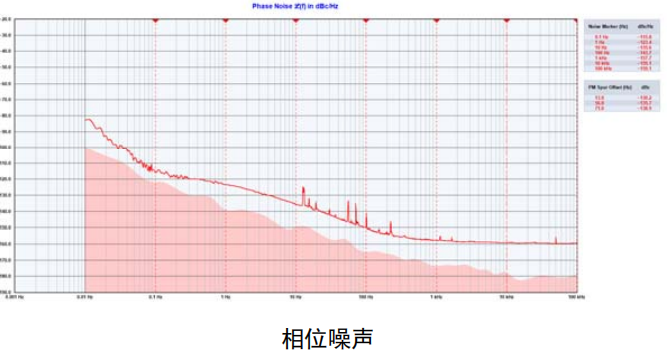

相位噪声：

• @1Hz 随参考

• @10Hz ≤-135dBc/Hz

• @100Hz ≤-150dBc/Hz

• @1KHz ≤-155dBc/Hz

• @10KHz ≤-160dBc/Hz

●   PPS输出

• 6路，BNC接口，3.3V

• 脉冲宽度：100ms

• 上升沿：≤5ns

• 相位调整范围：±500ms

• 相位调整分辨率：5ns

• 输入信号：

●   10MHz输入

• 输入阻抗：50Ω

• 输入功率范围：-5~+10dBm

●   PPS输入

• 输入阻抗：1KΩ

• 输入电平：3.3V

显示

• ●   指示灯：10MHz接入、PPS接入、锁定、相位调整等状态

• ●   触摸屏：当前设备状态、10MHz输出频率调整、10MHz输出相位调整、PPS相位调整 控制

• ●   LAN接口：查看设备状态，配置设备参数

• ●   USB口：查看设备状态，配置设备参数

• ●   RS232接口：查看设备状态，配置设备参数

• 波特率：115200

• 数据位：8位

• 停止位：1位

• 校验位：无

物理及环境参数

• ●   尺寸：19英寸2U上架机箱425mm×44mm×355mm

• ●   重量：5Kg

• ●   电源：AC 220V±10% 47~63Hz

• ●   开机功耗：10W

• ●   稳定功耗：5W

• ●   工作温度：-40~+50℃

• ●   存贮温度：-40~+85℃
